MV5 U50/25

DataMátrix-kódElektropneumatikusPontütéses jelölésIntegrálás

Minden integrációs feladatra megfelel

Ideális alkalmazás alacsony helyigénnyel

Termék részletek

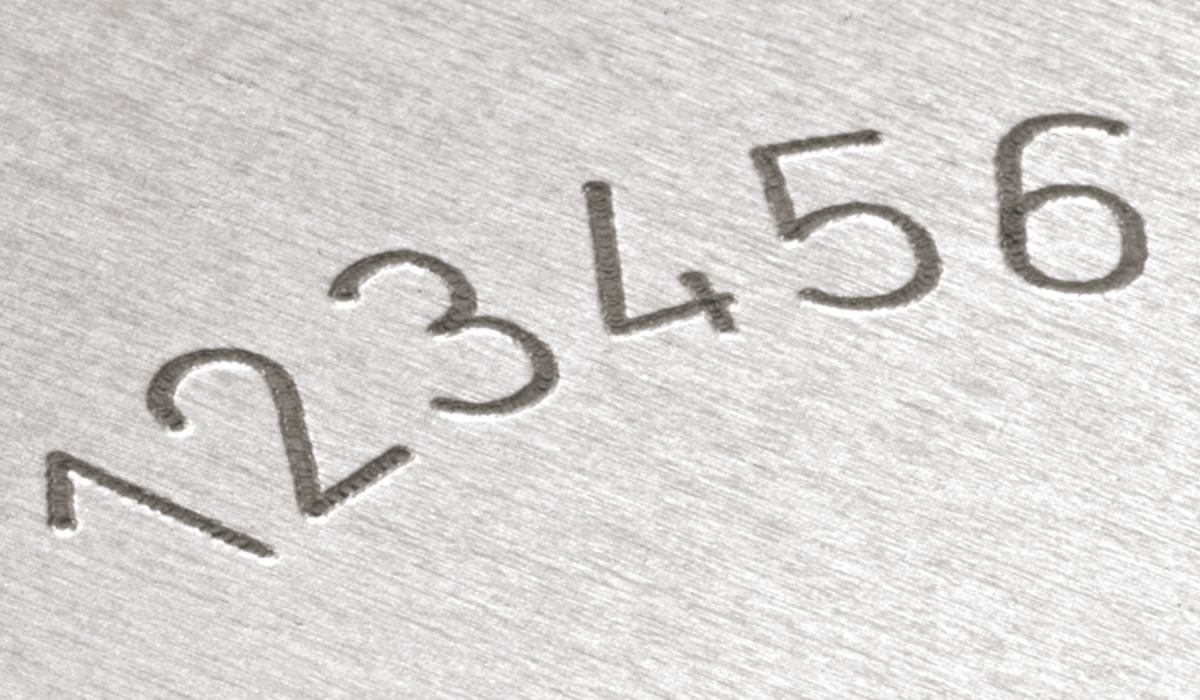

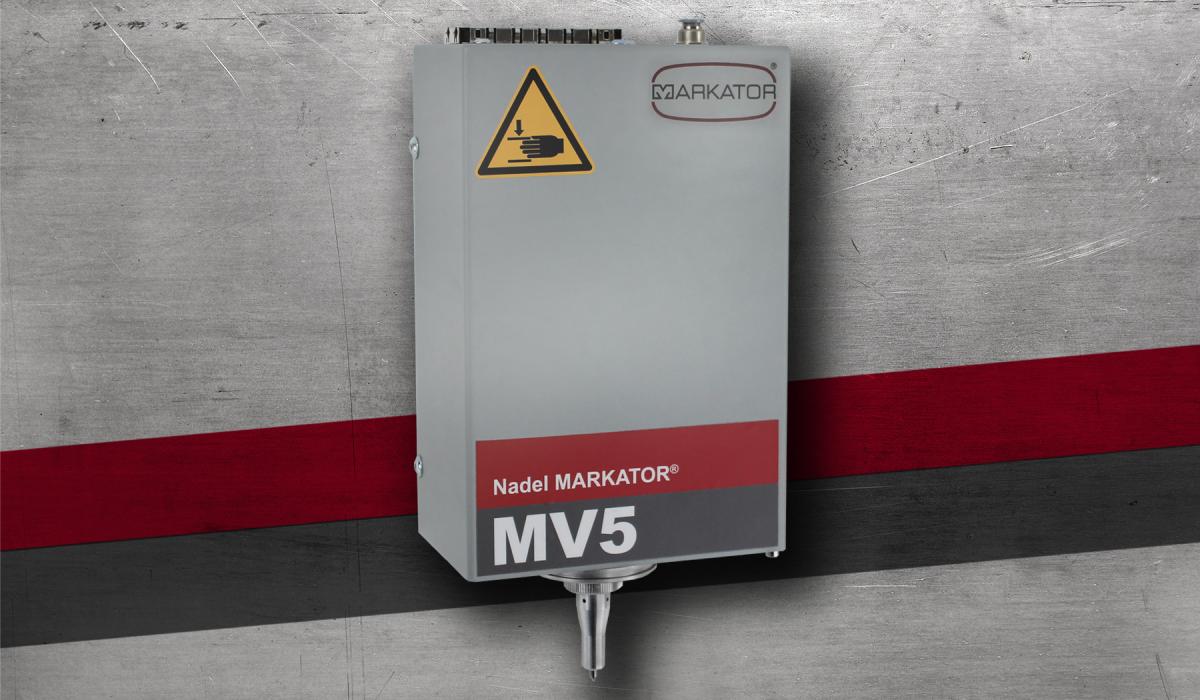

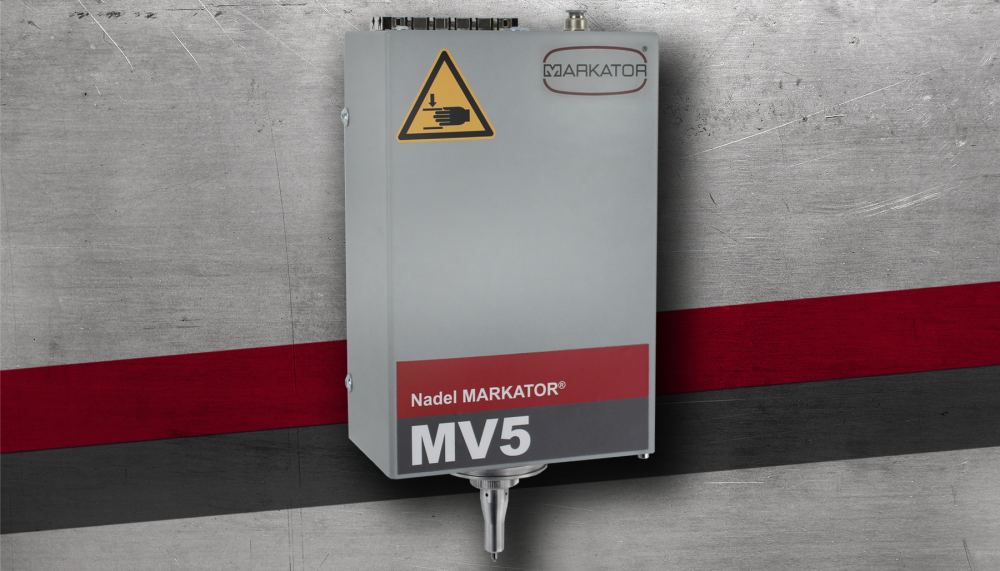

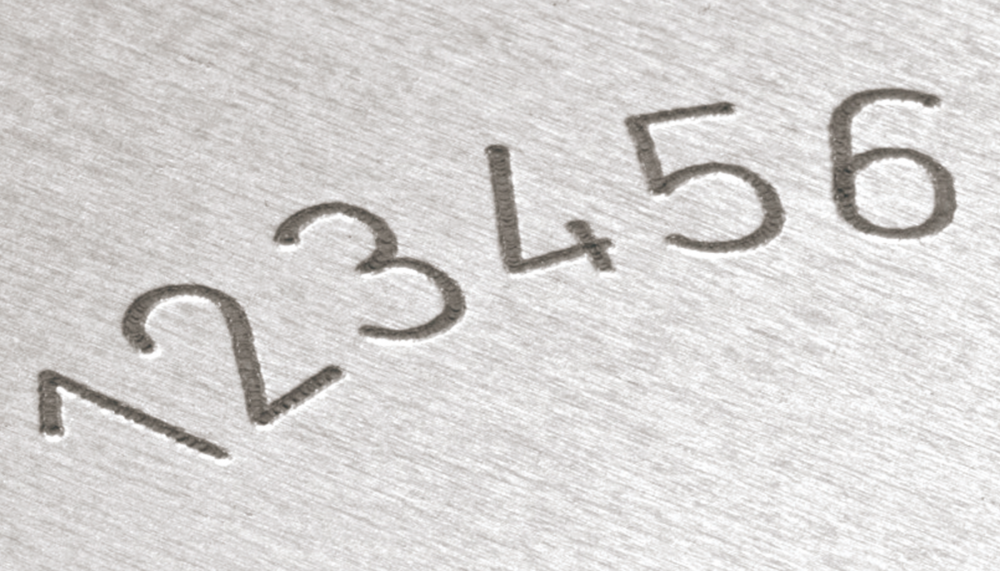

Az MV5 U50 / 25 kompakt pontütéses jelölőgép mindenfajta munkadarab állandó jelölésére szolgál. A jelölőfej stabilan vezetett, és a nagy teljesítményű léptető motorokkal bármilyen helyzetben használható. Az integrációs egység a legrövidebb jelölési időkkel bír. A jelölést gyorsan oszcilláló szilárd keményfém jelölőcsap végzi. Különböző méretben kapható, így a jelölés testreszabható a különböző anyagokhoz.

MODULÁRIS TERVEZÉSI RENDSZER

  • Egyszerű és helytakarékos integráció a gyártási, összeszerelési és tesztelő létesítményekben a rendkívül kompakt kialakításnak köszönhetően
  • Optimális testreszabási lehetőségek
  • Magas funkcionalitás különféle vezérlőrendszerekkel kombinálva

MEGBÍZHATÓ

  • Különösen jó jelölési minőség
  • Nagy ismétlési pontosság
  • Rendkívül pontos és torzításmentes jelölési eredmény a jelölendő alkatrészre az optimális erőátvitelnek köszönhetően
  • Stabil mechanika kiváló minőségű, kettős vezetésű lineáris vezetők révén X és Y irányban

NAGY TELJESÍTMÉNY

  • Nagy nyomási szilárdság a pneumatikus szerszámhajtás révén
  • Gyorsan oszcilláló jelölőtű a pontos vonaljelzéshez és a gyors jelölési időhöz
  • A jelölőtű rögzítéséhez szükséges tokmány nem igényel karbantartást



Jelölési mező (x / y): 50 x 25 mm / 50 x 45 mm / 80 x 25 mm / 80 x 45 mm / 120 x 25 mm / 120 x 45 mm

Súly: 2,5kg-tól

Rendelkezésre álló karaktermagasság: 1,0 mm-től, folyamatosan állítható 1/10 lépésben

Rendelkezésre álló karakterek: Számok 0 - 9, Nagybetűk és kisbetűk A - Z; a-z; különböző központozási jelek

Betűtípusok: Normál, a DIN 1451-hez hasonlóan pontmátrix karakterekkel (5 x 7 vagy 9 x 13 méret)

A léptetőmotorok felbontása: 0,0125 mm a kiváló jelminőség érdekében

Védőburkolat: Kevlár, gumi, bőr

Állvány helyzete: Bármely, 0 ° és 360 ° között

Központi vezérlóegységek

Itt találhatja meg a megfelelő központi vezérlőegységet ehhez a jelölőfejhez.

MV5 ZE 101 XL MV5 ZE 401 XL
19 hüvelykes változat: nem igen
Beilleszthető kártyahelyek: 2 4
Működés / Adatbevitel: Érintőképernyő Fólia billentyűzet
Kezelőfelületek: 2x USB-A, 1x USB-B, RJ45 2x USB-A, 1x USB-B, RJ45
IP54: igen igen
Kommunikációs kártyák (opcionális): PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell) PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)
Ethernet TCP/ IP (opcionális): igen igen
Előre konfigurált PLC funkciómodul, pl. TIA (opcionális): igen igen
Biztonsági relé modul (opcionális): igen igen

MV5 ZE 101 XL

19 hüvelykes változat:
nein

Beilleszthető kártyahelyek:
2

Működés / Adatbevitel:
Érintőképernyő

Kezelőfelületek:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikációs kártyák (opcionális):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (opcionális):
ja

Előre konfigurált PLC funkciómodul, pl. TIA (opcionális):
ja

Biztonsági relé modul (opcionális):
ja

MV5 ZE 401 XL

19 hüvelykes változat:
ja

Beilleszthető kártyahelyek:
4

Működés / Adatbevitel:
Fólia billentyűzet

Kezelőfelületek:
2x USB-A, 1x USB-B, RJ45

IP54:
ja

Kommunikációs kártyák (opcionális):
PROFINET CU/LWL, PROFIBUS, Ethernet TCP/IP (Rockwell)

Ethernet TCP/ IP (opcionális):
ja

Előre konfigurált PLC funkciómodul, pl. TIA (opcionális):
ja

Biztonsági relé modul (opcionális):
ja
